240x320 रिज़ॉल्यूशन और घरेलू उपकरणों के लिए पैरेलल MCU 16Bit इंटरफ़ेस के साथ 3.2 इंच TFT LCD डिस्प्ले मॉड्यूल

240x320 रिज़ॉल्यूशन और घरेलू उपकरणों के लिए पैरेलल MCU 16Bit इंटरफ़ेस के साथ 3.2 इंच TFT LCD डिस्प्ले मॉड्यूल

ब्रांड नाम: Genyu
एमओक्यू: 10
कीमत: CN¥19.57-27.39
विस्तृत जानकारी
उत्पत्ति के प्लेस:
गुआंग्डोंग, चीन
प्रदर्शन आकार:
3.2 इंच
आकार:
240*320
ड्राइव आईसी:
ILI9341V
इंटरफ़ेस:
समानांतर एमसीयू 16 बिट
देखने का दृष्टिकोण:
12 बजे
बैकलाइट:
सफेद एलईडी
बिजली की आपूर्ति:
3.3 वी
मॉड्यूल का आकार:
55.04x77.7x2.4 मिमी
सक्रिय क्षेत्र:
48.6*64.8 मिमी
luminance:
260 सीडी/एम2
संकल्प:
240RGBx320 पिक्सेल
परिचालन तापमान:
-10~60 डिग्री सेल्सियस
डिस्प्ले प्रकार:
स्वनिर्धारित
संरचना:
एलसीडी + आईसी + एफपीसी + बीएल
आदर्श समय:
12 बजे
प्रमुखता देना:

3.2 इंच टीएफटी एलसीडी डिस्प्ले

,

240x320 रिज़ॉल्यूशन TFT एलसीडी मॉड्यूल

,

समानांतर MCU 16 बिट इंटरफ़ेस एलसीडी पैनल

उत्पाद का वर्णन
3.2 इंच 240x320 टीएफटी एलसीडी डिस्प्ले मॉड्यूल
240x320 रिज़ॉल्यूशन के साथ कॉम्पैक्ट 3.2 इंच का TFT एलसीडी मॉड्यूल, विशेष रूप से घरेलू उपकरण अनुप्रयोगों के लिए डिज़ाइन किया गया है।

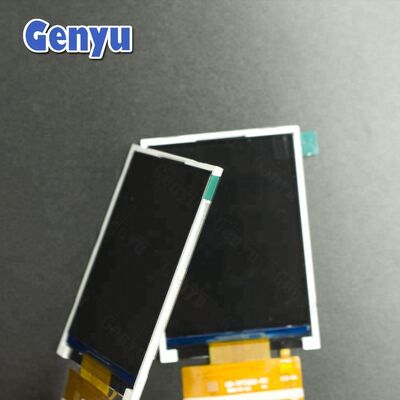

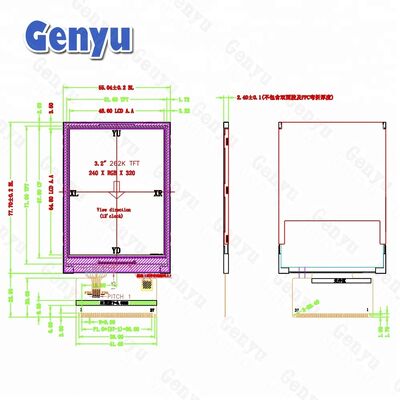

उत्पाद चित्र
240x320 रिज़ॉल्यूशन और घरेलू उपकरणों के लिए पैरेलल MCU 16Bit इंटरफ़ेस के साथ 3.2 इंच TFT LCD डिस्प्ले मॉड्यूल 0 240x320 रिज़ॉल्यूशन और घरेलू उपकरणों के लिए पैरेलल MCU 16Bit इंटरफ़ेस के साथ 3.2 इंच TFT LCD डिस्प्ले मॉड्यूल 1
तकनीकी विनिर्देश
प्रदर्शन प्रकार 240 आरजीबी × 320 डॉट्स टीएफटी एलसीडी
स्क्रीन का आकार 3.2 इंच
इंटरफेस समानांतर एमसीयू 16 बिट / 8 बिट
नियंत्रक आईसी ILI9341V
चमक 260 cd/m2
विद्युत आपूर्ति 2.8V
संकल्प 240RGB × 320 पिक्सेल
मॉड्यूल का आकार 55.04 × 77.7 × 2.4 मिमी
देखने का क्षेत्र 48.6 × 64.8 मिमी
देखने की दिशा बारह बजे
ऑपरेटिंग तापमान -10°C से 60°C तक
पिन परिभाषा
पिन नं. पिन नाम पिन नं. पिन नाम
1 जीएनडी 25 जीएनडी
2 वीसीसी ((2.8V) 26 YD
3 आईओवीसीसी 27 एक्सआर
4 सीएस 28 YU
5 आरएस 29 एक्सएल
6 WR 30-34 एलईडीके1-एलईडीके5
7 आर एंड डी 35 NC
8 रीसेट करें 36 एलईडीए
9 से 24 DB1-DB17 37 आईएमओ
संरचना विवरण
एलसीडी + आईसी + एफपीसी + बैकलाइट एकीकृत मॉड्यूल डिजाइन
पैकेजिंग और शिपिंग
भुगतान की शर्तें
टी/टी, वेस्टर्न यूनियन, पेपैल - कृपया भुगतान से पहले हमसे संपर्क करें
प्रसव का समय
  • भुगतान के बाद 3 कार्य दिवसों के भीतर भेजे गए आइटम
  • डीएचएल/यूपीएस/फेडएक्स/टीएनटीः 2-5 कार्य दिवस
  • ईएमएसः 7-10 कार्य दिवस
  • सीपीएएम/एचकेपीएएमः 10-30 कार्य दिवस
पैकेजिंग
  • एंटी-स्टैटिक बैग या बबल बैग (नमूने के लिए)
  • प्लास्टिक पैलेट
  • कार्टन बॉक्स
हमारे फायदे
  • विस्तृत डेटाशीट:स्क्रीन/मॉड्यूल/ड्राइवर आईसी विनिर्देशों और अनुप्रयोग सर्किट सहित पूर्ण तकनीकी दस्तावेज
  • स्रोत कोड समर्थनःव्यापक स्रोत कोड या आरंभिकरण कोड प्रदान किया गया
  • तकनीकी सहायता:व्यापक तकनीकी सेवाएं प्रदान करने वाली अनुभवी इंजीनियरिंग टीम
  • अनुकूलन सेवाएंःकस्टम एफपीसी, पीसीबी और मॉड्यूल डिजाइन उपलब्ध
  • समाधान विकास:आपकी आवश्यकताओं के अनुरूप विशेष कार्य समाधान
गुणवत्ता और सेवा प्रतिबद्धता
तकनीकी सहायता:आपके विकास प्रक्रिया के दौरान उपलब्ध
गुणवत्ता आश्वासन:सभी उत्पाद 100% दृश्य और विद्युत निरीक्षण के साथ उम्र बढ़ने के परीक्षण से गुजरते हैं
उत्पाद संगतता:पूर्ण पिछड़ी संगतता के साथ उन्नयन की अग्रिम सूचना
वारंटीः12 महीने की उत्पाद वारंटी अवधि
अक्सर पूछे जाने वाले प्रश्न
उत्पादन क्षमता
30एलसीडी/एलसीएम डिवीजनों में 800 से अधिक कर्मियों के साथ,000m2 उत्पादन सुविधा
गुणवत्ता नियंत्रण
ISO9001, RoHS, CE प्रमाणित, शुरू से अंत तक व्यापक गुणवत्ता नियंत्रण के साथ
न्यूनतम आदेश मात्रा
मानक मॉडलों के लिए कोई सख्त सीमा नहीं; कस्टम मॉडल MOQ एलसीडी आकार पर निर्भर करता है
नेतृत्व समय
मानक मॉडलः स्टॉक या 1-2 सप्ताह; कस्टम मॉडलः 5-6 सप्ताह
नमूने
चीन में निः शुल्क शिपिंग के साथ निः शुल्क नमूने उपलब्ध हैं; कस्टम एलसीडी आमतौर पर 5-8 निः शुल्क नमूने
अनुकूलन
टीएन, एचटीएन, एसटीएन, एफएसटीएन वीए/बीटीएन एलसीडी डिस्प्ले और टच पैनल सहित पूर्ण ओईएम सेवाएं उपलब्ध
उत्पाद रेंज
एलसीडी डिस्प्ले, एमोलेड डिस्प्ले, ओएलईडी डिस्प्ले, टीएफटी एलसीडी, बैकलाइट, कस्टम एलसीडी, सीओजी एलसीडी, सीओबी एलसीडी मॉड्यूल, टीएफटी एलसीडी मॉड्यूल, ग्राफिक एलसीडी डिस्प्ले, सेगमेंट एलसीडी, 128x64 एलसीडी
तकनीकी सहायता
पूर्ण तकनीकी चित्र, ड्राइवर आईसी डेटा, आरंभिकरण कोड और इंजीनियरिंग सहायता
कारखाने के स्थान
शेन्ज़ेन और JiangXi प्रांत कारखानों - शेन्ज़ेन बाओआन हवाई अड्डे या राजमार्ग शेन्ज़ेन उत्तर स्टेशन से पिकअप सेवा के साथ यात्रा करने के लिए आपका स्वागत है
