| ब्रांड नाम: | Genyu |
| एमओक्यू: | 1000 टुकड़े |
| कीमत: | $1.95/pieces 1000-4999 pieces |
1. ब्रांड का नाम: Genyu
मॉडल संख्या: GY88128-25
| डिस्प्ले मोड | COB सेगमेंट डिस्प्ले मॉड्यूल |
| पिन पिच | 2.54 मिमी |
| स्क्रीन का आकार | 64(W)*41(H)*9(D) मिमी |
| मॉड्यूल का आकार | 76(W)x58(H)x19.7(D) मिमी |
| स्क्रीन सेगमेंट | सेगमेंट कस्टम एलसीडी |
| नियंत्रण/ड्राइव IC | HT1621 |

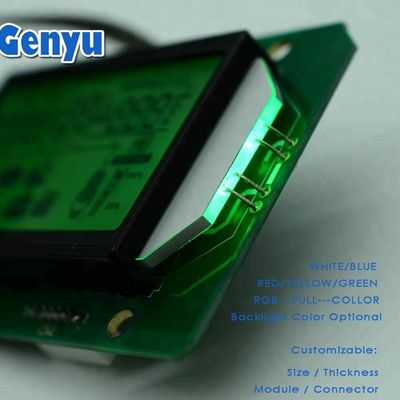

| डिस्प्ले रंग/BL LED | सफेद /नीला/ लाल /पीला /हरा /RGB फुल कलर |
| देखने का कोण | 6 O' घड़ी LCD LED स्क्रीन |
| डिस्प्ले मोड | TN HTN पॉजिटिव ट्रांसमिसिव |
| एलसीडी पैरामीटर | ड्यूटी1/4 बायस1/3 |
| एलसीडी पैरामीटर | BL I=30MA |
| एलसीडी पैरामीटर | VOP=4.2V |
| ऑपरेटिंग तापमान | -10~+60℃ |
| व्यू एरिया | 40.5 * 20.1 मिमी |
पिन इंटरफ़ेस विवरण:
| HTN CNI | 1 | डेटा | HTN CN2 | 1 | N.C |
| 2 | RW | 2 | FUNCT2 | ||
| 3 | BL | 3 | VDD(5V) | ||
| 4 | CS | 4 | FUNCTION | ||
| 5 | VSS | 5 | ON.P | ||
| 6 | FUNCT2 | 6 | SW2 | ||
| 7 | VDD(5V) | ||||
| 8 | FUNCTION | ||||
| 9 | ON.P | ||||
| 10 | SW2 |
3. आरेखण
और चाहिए?
इच्छित पिन/FPC कनेक्टर आरेख?
आपकी स्क्रीन छवि के अनुसार एलसीडी लेआउट डिज़ाइन?
हमसे संपर्क करें, मेरे दोस्त, बस यहां क्लिक करें!

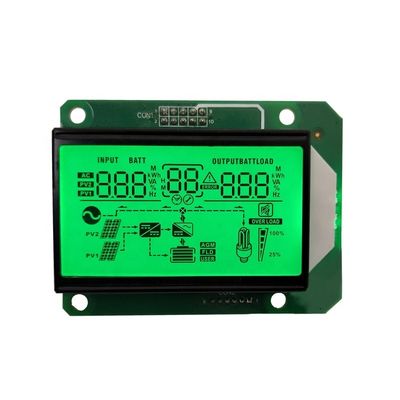

एलसीडी स्क्रीन फ्रंट साइड

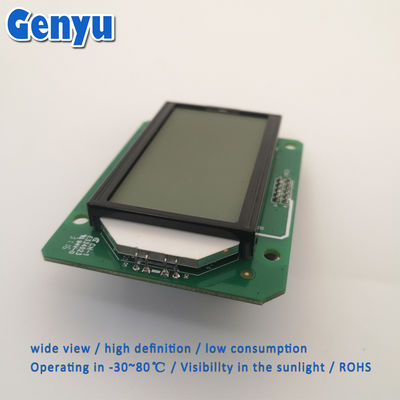

एलसीडी स्क्रीन बैकसाइड
जब बैकलाइट काम नहीं कर रहा हो

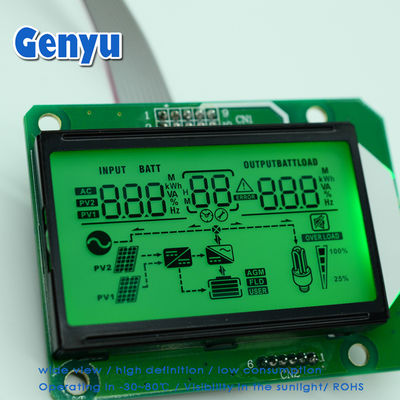

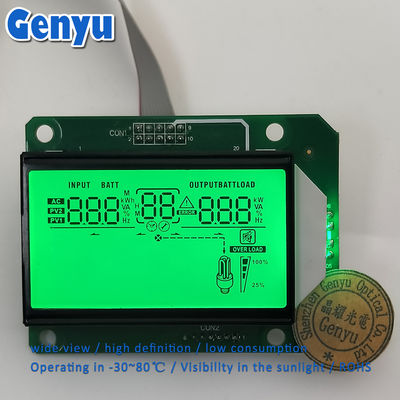

जब ग्रीन बैकलाइट काम कर रहा हो
इलेक्ट्रिक पावर/सोलर इन्वर्टर/यूपीएस उत्पादों के लिए अधिक सेगमेंट एलसीडी डिस्प्ले मॉड्यूल
डिलीवरी
भुगतान प्राप्त होने के बाद आइटम 3 कार्य दिवसों के भीतर भेज दिए जाएंगे।
DHL/UPS/FedEx/TNT द्वारा: लगभग 2-5 कार्य दिवस।
EMS द्वारा: लगभग 7-10 कार्य दिवस।
CPAM/HKPAM द्वारा: लगभग 10-30 कार्य दिवस.
पैकेजिंग
1. उत्पाद के आकार के अनुसार एक उपयुक्त इलेक्ट्रोस्टैटिक पैकेजिंग बैग चुनें, और यह सुनिश्चित करने के लिए कि परिवहन के दौरान उत्पाद क्षतिग्रस्त न हो, फोम के साथ एक हवाई जहाज बॉक्स का उपयोग करें।
2. तीन प्रकार के एंटी-स्टैटिक बैग या बबल बैग, प्लास्टिक पैलेट, और गत्ते का डिब्बा।
3. पैकेज का प्रकार: एयर बबल फिल्म में लपेटा गया और एंटी-स्टैटिक ट्रे से ढका गया, और फिर उपयुक्त डिब्बों में पैक किया गया।
पैकिंग किसी न किसी हैंडलिंग का सामना करने में सक्षम है।
