| ब्रांड नाम: | Genyu |
| मॉडल संख्या: | GY12864-2452 |
| एमओक्यू: | 2500 टुकड़े |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | T/T, Paypal, Western Union, MoneyGram, Paypal |
| आपूर्ति करने की क्षमता: | 400K pcs/ Month |
उपयोग कैसे करें:
डिस्प्ले को चालू करना:
सही काम कर रहे वोल्टेज सुनिश्चित करें (आमतौर पर3.3V) ।
यदि आप एक5V प्रणाली, SPI संकेतों के लिए एक स्तर शिफ्टर की आवश्यकता हो सकती है।
संचार इंटरफ़ेस:
दएसपीआई इंटरफेससबसे आम है और इसके लिएSCK, MOSI, CS, A0 (D/C), और RST.
कुछ मॉड्यूलसमानांतर संचार.
लाइब्रेरी और कोड समर्थन:
यदि आप एकआर्डिनो, पुस्तकालय जैसेU8g2याएडाफ्रुट जीएफएक्स(परिवर्तन के साथ) का प्रयोग किया जा सकता है।
के लिएरास्पबेरी पाई, पायथन लाइब्रेरी जैसेलुमा.एलसीडीइस्तेमाल किया जा सकता है।
ग्राफिक्स/पाठ प्रदर्शित करना:
पिक्सेल डेटा बनाने के लिए एक बफर का उपयोग करें और इसे एसपीआई के माध्यम से भेजें.
डिस्प्ले समर्थन करता हैबिटमैप ग्राफिक्स तोछवियों को पिक्सेल मैट्रिक्स में परिवर्तित किया जा सकता है।
आरंभ अनुक्रम:
ST7567 के लिए एक विशिष्टआरंभिकरण क्रमसामग्री प्रदर्शित करने से पहले।
आदेशों में शामिल हैंडिस्प्ले ON/OFF, कंट्रास्ट समायोजन, पूर्वाग्रह सेटिंग और कॉलम/पेज एड्रेसिंग.
विस्तृत पैरामीटर:

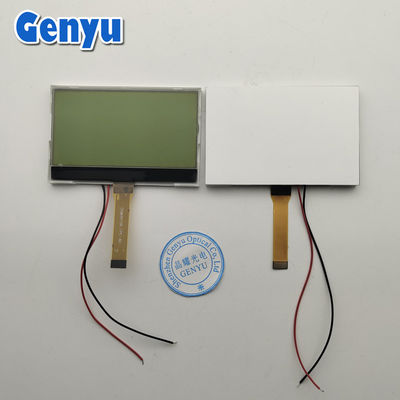

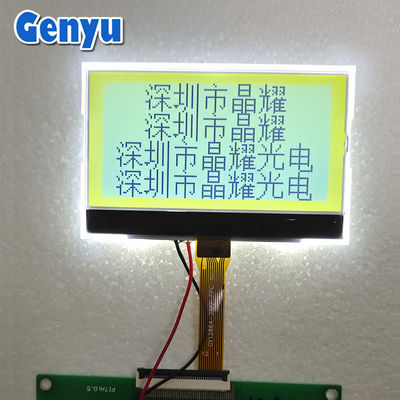

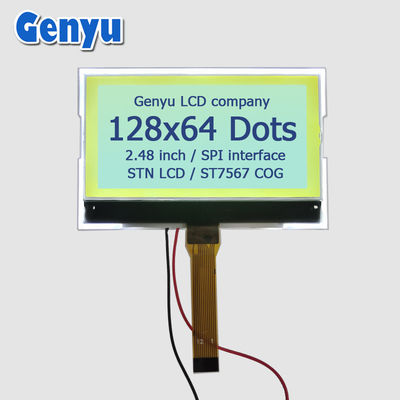

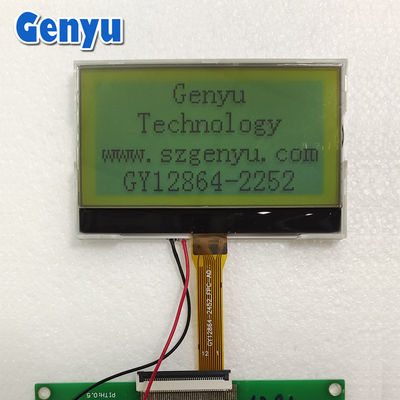

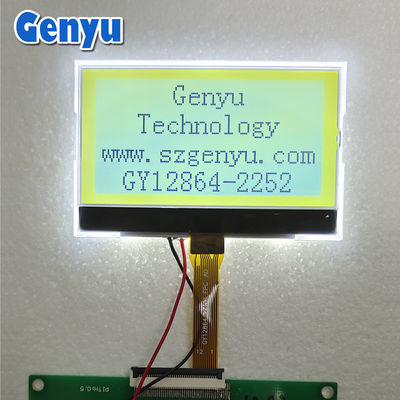

| 1 | उत्पाद का नाम | सीओजी ग्राफिक एलसीडी डिस्प्ले |
| 2 | मॉडल संख्या | GY12864-2452 |
| 3 | एलसीडी प्रकार | एसटीएन ((वाई-जी), सकारात्मक |
| 4 | ध्रुवीकरक प्रकार | प्रेषक |
| 5 | देखने का कोण | बारह बजे |
| 6 | संकल्प |
128x64 डॉट्स
|
| 7 | ड्राइव विधि | ज़िम्मेदारी, 1/9 पूर्वाग्रह |
| 8 | कार्यरत वोल्टेज | 3.0V |
| 9 | परिचालन तापमान | -20~+70°C |
| 10 | भंडारण तापमान | -30~+80°C |
| 11 | एफपीसी कनेक्टर | 12PIN, सॉकेट प्रकार |
| 12 | एफपीसी पिच | 0.5 मिमी |
| 13 | कनेक्टर | सीओजी+एफपीसी |
| 14 | ड्राइवर आईसी | ST7567 |
| 15 | इंटरफेस | एसपीआई |
| 16 | बैकलाइट प्रकार | 3-एलईडी, सफेद |
| 17 | बिजली की खपत | VF=3.0V, IF=45mA |
| 18 | रूपरेखा आयाम | 67.00(W) * 43.50(H) * 5.15(T) मिमी |
| 19 | दृश्य क्षेत्र | 62.00(W) * 32.00(H) मिमी |
| 20 | बिंदु आकार | 0.42 ((W) * 0.42 ((H) मिमी |
ग्राफिक एलसीडी के प्रकारः
मोनोक्रोम GLCDउदाहरण के लिए,128x64 KS0108 आधारित डिस्प्ले.
OLED ग्राफिक डिस्प्लेउदाहरण के लिए,एसएसडी 1306 आधारित 128x64 ओएलईडी.
टीएफटी एलसीडीरंगीन, उच्च संकल्प GLCD जैसेILI9341 (320x240).
ई-पेपर डिस्प्लेकम शक्ति वाले जीएलसीडीई-रीडर.
अनुप्रयोग:
एम्बेडेड सिस्टम और माइक्रोकंट्रोलर (Arduino, Raspberry Pi, STM32, ESP32) ।
औद्योगिक नियंत्रण पैनल।
चिकित्सा उपकरण।
हैंडहेल्ड डिवाइस और मीटर।
ऑटोमोबाइल डैशबोर्ड।
FAQ=अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: आपका कारखाना कहाँ स्थित है?
ए.हमारा कार्यालय शेन्ज़ेन, गुआंग्डोंग में है और हमारा कारखाना जियांग्सी प्रांत में स्थित है।
2. प्रश्नकर्ता:कस्टम नमूने के लिए प्रक्रिया क्या है?
A: पूछताछ भेजें -- प्रस्ताव उद्धरण -- उद्धरण की पुष्टि करें और उपकरण शुल्क का भुगतान करें -- चित्र प्रदान करें -- चित्र की पुष्टि करें -- उपकरण और नमूने बनाएं -- नमूने तैयार करें -- माल या समुद्र के माध्यम से डिलीवरी प्राप्त करें.
3प्रश्न: क्या मुझे निःशुल्क नमूने मिल सकते हैं?
एकः हाँ, 5-10 टुकड़े निः शुल्क नमूने टूलींग के बाद प्रदान किया जाएगा।
4प्रश्न: मुझे कितने समय के लिए एस प्राप्त करने की उम्मीद है?एम्पल्स?
A:विभिन्न प्रकार के उत्पादों के लिए अलग-अलग समय लगेगा।उपलब्ध मॉडलों के लिए 2-5 कार्यदिवस और कस्टम मॉडलों के लिए 28-30 कार्यदिवस।
5प्रश्न: न्यूनतम आदेश मात्रा क्या है?
एकः हमारे सभी मॉडल MOQ आवश्यकताओं है. कृपया विस्तृत जानकारी के लिए हमारे विक्रेता के साथ संपर्क करें.
6प्रश्न: क्या मुझे एलसीडी के लिए कम कीमत मिल सकती है?
उत्तर: हां, बड़ी मात्रा में सस्ती कीमत।
7प्रश्न: बड़े पैमाने पर उत्पादन में कितना समय लगता है?
एकः आम तौर पर 25-40 दिनों. यह अलग आदेश मात्रा और भाग संख्या पर निर्भर करता है.
8प्रश्न: आप उत्पादों की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः सभी उत्पादों को शिपमेंट से पहले 100% निरीक्षण किया जाता है।
9प्रश्न: क्या आप तकनीकी सहायता प्रदान कर सकते हैं?
उत्तर: हाँ,हम विस्तृत विनिर्देश और आरंभिकरण कोड प्रदान करेंगे।
