| ब्रांड नाम: | Genyu |
| मॉडल संख्या: | GY12864-301 |
| एमओक्यू: | 2000 टुकड़े |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति करने की क्षमता: | 400K पीसी/माह |

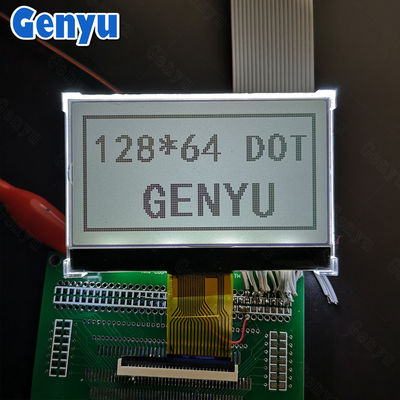

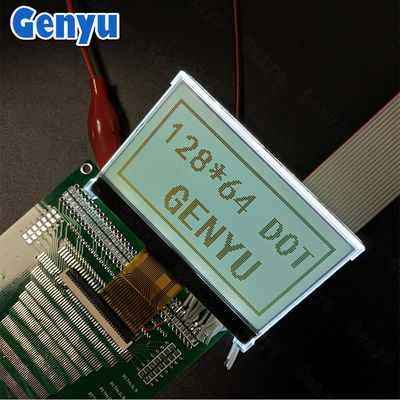

ए128x64 एलसीडीचौड़ाई में 128 पिक्सल और ऊंचाई में 64 पिक्सल के रिज़ॉल्यूशन के साथ एक एलसीडी स्क्रीन को संदर्भित करता है।
इस प्रकार के डिस्प्ले का उपयोग आम तौर पर एम्बेडेड सिस्टम, पोर्टेबल इलेक्ट्रॉनिक्स और अन्य अनुप्रयोगों में किया जाता है जहां कॉम्पैक्ट ग्राफिकल या टेक्स्ट-आधारित डिस्प्ले की आवश्यकता होती है।
ये डिस्प्ले आमतौर परमोनोक्रोम(काला और सफेद) लेकिन कभी-कभी दृश्यता बढ़ाने के लिए रंगीन बैकलाइटिंग (जैसे नीला या हरा) हो सकती है।
विचार:
बिजली की खपत: एलसीडी एलईडी या टीएफटी डिस्प्ले की तुलना में कम बिजली का उपभोग करते हैं, जिससे उन्हें बैटरी संचालित उपकरणों के लिए आदर्श बना दिया जाता है।
दृश्यता: यद्यपि यह एक रंग का होता है, लेकिन इसके पढ़ने की क्षमता इसके विपरीत, बैकलाइट की तीव्रता और देखने के कोण पर निर्भर करती है।
सीमाएँ: सीमित रिज़ॉल्यूशन का मतलब है कि आप एक समय में केवल एक छोटी मात्रा में जानकारी प्रदर्शित कर सकते हैं, इसलिए ग्राफिकल इंटरफेस को सरल और स्पष्ट होने की आवश्यकता है।
विस्तृत पैरामीटर:

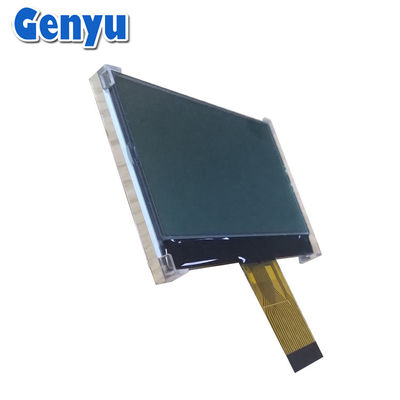

| 1 | उत्पाद का नाम | सीओजी ग्राफिक एलसीडी डिस्प्ले |
| 2 | मॉडल संख्या | GY12864-301 |
| 3 | एलसीडी प्रकार | FSTN ((काला-सफेद), सकारात्मक |
| 4 | ध्रुवीकरक प्रकार | प्रतिबिंबित |
| 5 | देखने का कोण | बारह बजे |
| 6 | संकल्प |
128x64 डॉट्स
|
| 7 | ड्राइव विधि | ज़िम्मेदारी, 1/9 पूर्वाग्रह |
| 8 | कार्यरत वोल्टेज | 3.0V |
| 9 | परिचालन तापमान | -20~+70°C |
| 10 | भंडारण तापमान | -20~+70°C |
| 11 | एफपीसी कनेक्टर | 18PIN, सॉकेट प्रकार |
| 12 | एफपीसी पिच | 1.0 मिमी |
| 13 | कनेक्टर | सीओजी+एफपीसी |
| 14 | ड्राइवर आईसी | ST7565R-G |
| 15 | इंटरफेस | एसपीआई |
| 16 | बैकलाइट प्रकार | 4-एलईडी, सफेद |
| 17 | चमक | >100 cd/m2 |
| 18 | बिजली की खपत | VF=3.2V, IF=60mA |
| 19 | रूपरेखा आयाम | 77.4 ((W) * 52.4 ((H) * 6.5 ((T) मिमी |
| 20 | दृश्य क्षेत्र | 70 ((W) * 43 ((H) mm |
| 21 | सक्रिय क्षेत्र | 66.52 ((W) * 33.24 ((H) मिमी |
| 22 | बिंदु आकार | 0.48 ((W) * 0.48 ((H) मिमी |
| 23 | डॉट पिच | 0.52 ((W) * 0.52 ((H) मिमी |
वायरिंग और संचार:
128x64 एलसीडी का उपयोग करने के लिए, आप आमतौर पर इसे एक माइक्रोकंट्रोलर (जैसे, Arduino, ESP32, Raspberry Pi) से कनेक्ट करेंगे। यहाँ एक विशिष्ट वायरिंग सेटअप हैः
I2C इंटरफेस के लिए: केवल दो डेटा पिन (घड़ी के लिए एससीएल और डेटा के लिए एसडीए) की आवश्यकता होती है, साथ ही पावर (वीसीसी) और ग्राउंड (जीएनडी) की आवश्यकता होती है।
एसपीआई इंटरफेस के लिए: अतिरिक्त पिन (MOSI, SCK, CS) का उपयोग किया जाता है, लेकिन संचार अभी भी कुशल है।
पुस्तकालय:
यदि आप एक उपयोग कर रहे हैंआर्डिनोएक 128x64 एलसीडी के साथ इंटरफेस करने के लिए, वहाँ कई पुस्तकालयों आप कोडिंग को सरल करने के लिए उपयोग कर सकते हैंः
एडाफ्रुट जीएफएक्स लाइब्रेरी: एक ग्राफिक्स लाइब्रेरी जो 128x64 एलसीडी सहित विभिन्न डिस्प्ले का समर्थन करती है।
U8g2 पुस्तकालय: मोनोक्रोम ग्राफिक डिस्प्ले के साथ काम करने के लिए एक लोकप्रिय पुस्तकालय, जो विभिन्न संकल्पों और इंटरफेस (I2C, SPI) का समर्थन करता है।
FAQ=अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: आपका कारखाना कहाँ स्थित है?
ए.हमारा कार्यालय शेन्ज़ेन, गुआंग्डोंग में है और हमारा कारखाना जियांग्सी प्रांत में स्थित है।
2. प्रश्नकर्ता:कस्टम नमूने के लिए प्रक्रिया क्या है?
A: पूछताछ भेजें -- प्रस्ताव उद्धरण -- उद्धरण की पुष्टि करें और उपकरण शुल्क का भुगतान करें -- चित्र प्रदान करें -- चित्र की पुष्टि करें -- उपकरण और नमूने बनाएं -- नमूने तैयार करें -- माल या समुद्र के माध्यम से डिलीवरी प्राप्त करें.
3प्रश्न: क्या मुझे निःशुल्क नमूने मिल सकते हैं?
एकः हाँ, 5-10 पीसी निः शुल्क नमूने टूलींग के बाद प्रदान किया जाएगा।
4प्रश्न: मुझे कितने समय के लिए एस प्राप्त करने की उम्मीद है?एम्पल्स?
A:विभिन्न प्रकार के उत्पादों के लिए अलग-अलग समय लगेगा।उपलब्ध मॉडलों के लिए 2-5 कार्यदिवस और कस्टम मॉडलों के लिए 28-30 कार्यदिवस।
5प्रश्न: न्यूनतम आदेश मात्रा क्या है?
एकः हमारे सभी मॉडल MOQ आवश्यकताओं है, कृपया विस्तृत जानकारी के लिए हमारे विक्रेता के साथ संपर्क करें.
6प्रश्न: क्या मुझे एलसीडी के लिए कम कीमत मिल सकती है?
उत्तर: हां, बड़ी मात्रा में ऑर्डर के साथ सस्ती कीमत।
7प्रश्न: बड़े पैमाने पर उत्पादन में कितना समय लगता है?
एकः आम तौर पर 25-40 दिनों. यह अलग आदेश मात्रा और भाग संख्या पर निर्भर करता है.
8प्रश्न: आप उत्पादों की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः सभी उत्पादों को शिपमेंट से पहले 100% निरीक्षण किया जाता है।
9प्रश्न: क्या आप तकनीकी सहायता प्रदान कर सकते हैं?
उत्तर: हाँ,हम विस्तृत विनिर्देश और आरंभिकरण कोड प्रदान करेंगे।
