| ब्रांड नाम: | Genyu |
| मॉडल संख्या: | GY12832-123 |
| एमओक्यू: | 5000 पीस |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति करने की क्षमता: | 400K पीसी/माह |

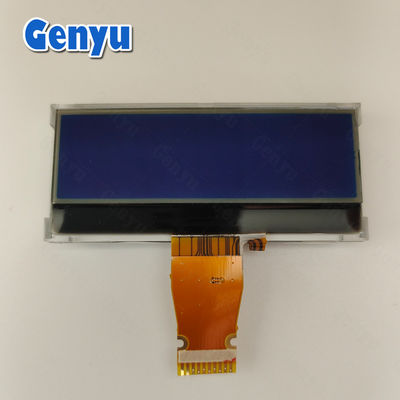

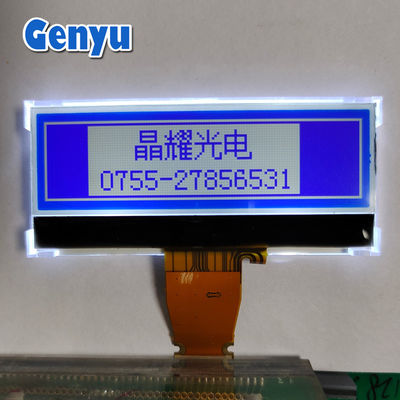

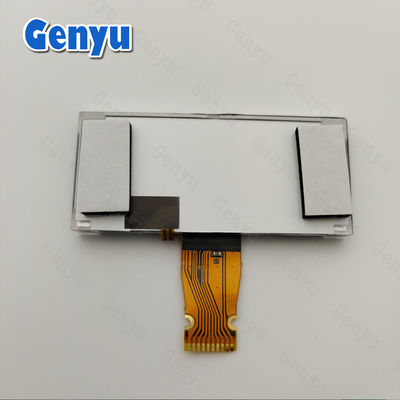

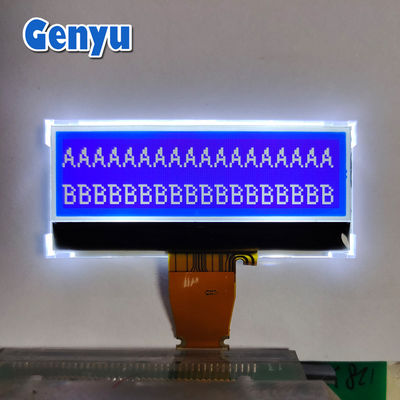

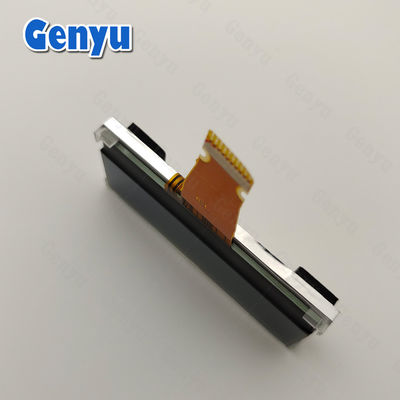

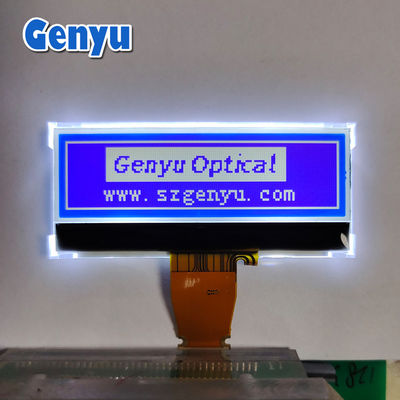

2.18 इंच COG ग्राफिक एलसीडी डिस्प्ले 128x64 डॉट्स STN ब्लू 10PIN SPI इंटरफ़ेस
मुख्य विशेषताएं:
संकल्प: 128 पिक्सल (चौड़ाई) × 32 पिक्सल (ऊंचाई), कुल 4096 पिक्सल प्रदान करते हैं। जबकि आधुनिक रंग प्रदर्शन की तुलना में संकल्प बहुत अधिक नहीं है, यह बुनियादी ग्राफिक्स, पाठ,और छोटी छवियां.
मोनोक्रोम डिस्प्ले: अधिकांश 128x32 एलसीडी मोनोक्रोम होते हैं, जिसका अर्थ है कि वे केवल एक रंग (आमतौर पर काले या सफेद) को विभिन्न स्तरों के अंधेरे के साथ प्रदर्शित कर सकते हैं। यह डिजाइन को सरल और सस्ता रखता है।
सीओजी प्रौद्योगिकी: सीओजी डिस्प्ले में, डिस्प्ले को नियंत्रित करने के लिए आईसी सीधे ग्लास सब्सट्रेट पर लगाया जाता है,आवश्यक बाहरी घटकों की संख्या को कम करना और डिस्प्ले को अधिक कॉम्पैक्ट और सस्ती बनाना.
विशेषताएं और फायदे:
कम बिजली की खपत: ग्राफिक एलसीडी आमतौर पर अपने रंग समकक्षों (जैसे, ओएलईडी या टीएफटी) की तुलना में कम बिजली की खपत करते हैं, जो उन्हें बैटरी संचालित उपकरणों या ऊर्जा कुशल अनुप्रयोगों के लिए आदर्श बनाता है।
सरल इंटरफ़ेस: आम तौर पर, इन डिस्प्ले सरल के माध्यम से संचालित होते हैंसमानांतर या सीरियल संचारप्रोटोकॉल जैसेI2C,एसपीआई, या8-बिट समानांतर, जिससे उन्हें माइक्रोकंट्रोलर के साथ इंटरफेस करना आसान हो जाता है।
कॉम्पैक्ट आकार:128x32 संकल्पस्थान-प्रतिबंधित अनुप्रयोगों के लिए आदर्श है जहां केवल बुनियादी ग्राफिक्स या पाठ प्रदर्शित करने की आवश्यकता होती है, और एक बड़ा रिज़ॉल्यूशन अनावश्यक होगा।
लागत प्रभावी: उनकी सादगी और कम घटक संख्या (सीओजी तकनीक के लिए धन्यवाद) के कारण, वे अपेक्षाकृत कम लागत वाले हैं।सस्ताअधिक उन्नत प्रदर्शन प्रौद्योगिकियों की तुलना में।
विस्तृत पैरामीटर:
| 1 | उत्पाद का नाम | सीओजी ग्राफिक एलसीडी डिस्प्ले |
| 2 | एलसीडी प्रकार | एसटीएन, नकारात्मक |
| 3 | ध्रुवीकरक प्रकार | प्रेषक |
| 4 | देखने का कोण | 6 बजे |
| 5 | संकल्प |
128x32 डॉट्स
|
| 6 | ड्राइव विधि | 1/6 धर्म का पालन करना, 1/6 |
| 7 | कार्यरत वोल्टेज | 3.3V |
| 8 | परिचालन तापमान | -10~+60°C |
| 9 | भंडारण तापमान | -20~+70°C |
| 10 | एफपीसी कनेक्टर | 10 पिन, सॉकेट प्रकार |
| 11 | एफपीसी पिच | 1.0 मिमी |
| 12 | कनेक्टर | सीओजी+एफपीसी |
| 13 | ड्राइवर आईसी | ST7567-G4 |
| 14 | इंटरफेस | एसपीआई |
| 15 | बैकलाइट प्रकार | 2 पीसी एलईडी, सफेद |
| 16 | बिजली की खपत | VF=4.0V, IF=30mA |
| 17 | रूपरेखा आयाम | 59.9 ((W) * 26.5 ((H) * 7.9 ((T) मिमी |
| 18 | दृश्य क्षेत्र | 56.14 ((W) * 15.82 ((H) मिमी |
| 19 | सक्रिय क्षेत्र | 53.74 ((W) * 13.42 ((H) मिमी |
| 20 | बिंदु आकार | 0.40 ((W) * 0.40 ((H) मिमी |
| 21 | डॉट पिच | 0.42 ((W) * 0.42 ((H) मिमी |
128x32 COG एलसीडी डिस्प्ले कैसे चलाएं:
एक 128x32 COG ग्राफिक एलसीडी को नियंत्रित करने और चलाने के लिए, आपको आम तौर पर एकनियंत्रककि प्रदर्शन के साथ इंटरफेस करता है. इन एलसीडी मॉड्यूल में से कई एक नियंत्रक का उपयोग जैसेST7565,KS0108, याUC1608ये नियंत्रक सूक्ष्म नियंत्रक (जैसे, एक Arduino) से प्राप्त डेटा को संकेतों में परिवर्तित करते हैं जो डिस्प्ले पर पिक्सेल को नियंत्रित कर सकते हैं।
इंटरफेस के लिए बुनियादी कदमः
डिस्प्ले को माइक्रोकंट्रोलर से कनेक्ट करें:
उपयोग करेंI2Cयाएसपीआईइंटरफ़ेस (एलसीडी मॉड्यूल के आधार पर) को एक माइक्रोकंट्रोलर जैसे कि Arduino या Raspberry Pi से कनेक्ट करने के लिए।
पुस्तकालयों को स्थापित करें:
जैसे लोकप्रिय नियंत्रकों के लिएST7565याKS0108, पूर्व लिखित पुस्तकालय हैं (जैसे,एडाफ्रुट जीएफएक्सयाउ8गलिबArduino के लिए) जो डिस्प्ले को आरंभ करना, बुनियादी आकारों को आकर्षित करना और पाठ प्रस्तुत करना आसान बनाते हैं।
डिस्प्ले को नियंत्रित करें:
नियंत्रक पुस्तकालय फ़ंक्शन का उपयोग करेंस्क्रीन को साफ़ करें,पिक्सेल खींचें,मूल रूपों का निर्माण, औरपाठ प्रस्तुत करना.
एक के लिएग्राफिक प्रदर्शन, आप सरल आइकन, रेखाएं, या यहां तक कि बिटमैप छवियां बना सकते हैं, हालांकि संकल्प के कारण, ग्राफिक्स काफी सरल होंगे।
डिस्प्ले चालू करें:
अधिकांश 128x32 ग्राफिक एलसीडी कम वोल्टेज पर चलते हैं (जैसे,3.3V या 5V), तो सुनिश्चित करें कि आपके बिजली स्रोत मॉड्यूल के साथ संगत है।
128x32 सीओजी ग्राफिक एलसीडी डिस्प्ले के सामान्य अनुप्रयोग:
इन डिस्प्ले का मुख्य रूप से उन अनुप्रयोगों में उपयोग किया जाता है जिनके लिए उच्च रिज़ॉल्यूशन या रंग गहराई की आवश्यकता नहीं होती है लेकिन फिर भी ग्राफिक सामग्री या सरल पाठ प्रस्तुत करने की आवश्यकता होती है।एम्बेडेड सिस्टम,कम शक्ति वाले उपकरण, औरऔद्योगिक अनुप्रयोग.
उपभोक्ता इलेक्ट्रॉनिक्स:छोटे उपभोक्ता इलेक्ट्रॉनिक्स में प्रयोग किया जाता है जहां स्थान सीमित है, जैसे किडिजिटल थर्मामीटर,अलार्म घड़ी,रिमोट कंट्रोल, औरअन्य हैंडहेल्ड डिवाइस.
औद्योगिक और स्वचालन:
प्रयोग मेंनियंत्रण पैनल,मशीन इंटरफेस, औरऔद्योगिक उपकरणजहां बुनियादी ग्राफिक्स, स्थिति अद्यतन या सिस्टम संदेश प्रदर्शित करने की आवश्यकता है।
जैसे अनुप्रयोगों में इस्तेमाल किया जा सकता हैतापमान नियंत्रक,इन्वेंट्री प्रबंधन, याप्रक्रिया निगरानी प्रणाली.
सूचना प्रदर्शन:प्रयोग मेंछोटे कियोस्कयासूचना प्रणालीजब डिस्प्ले को सरल डेटा या स्थिति की जानकारी दिखाने की आवश्यकता होती है, जैसे किटिकट मशीन,पीओएस प्रणाली, याइन्वेंट्री डिस्प्ले.
गेमिंग:पोर्टेबल हैंडहेल्ड गेमिंग डिवाइसयारेट्रो गेमिंग कंसोलमूल पिक्सेल ग्राफिक्स या पाठ आधारित गेम इंटरफेस प्रदर्शित करने के लिए 128x32 ग्राफिक एलसीडी का उपयोग कर सकते हैं।
परीक्षण उपकरण और उपकरण:अक्सर इस्तेमाल किया जाता हैपरीक्षण उपकरण,डिजिटल मीटर, याऑसिलोस्कोपवास्तविक समय में डेटा, सेटिंग्स या परिणाम प्रदर्शित करने के लिए।
FAQ=अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: आपका कारखाना कहाँ स्थित है?
ए.हमारा कार्यालय शेन्ज़ेन, गुआंग्डोंग में है और हमारा कारखाना जियांग्सी प्रांत में स्थित है।
2. प्रश्नकर्ता:कस्टम नमूने के लिए प्रक्रिया क्या है?
A: पूछताछ भेजें -- प्रस्ताव उद्धरण -- उद्धरण की पुष्टि करें और उपकरण शुल्क का भुगतान करें -- चित्र प्रदान करें -- चित्र की पुष्टि करें -- उपकरण और नमूने बनाएं -- नमूने तैयार करें -- माल या समुद्र के माध्यम से डिलीवरी प्राप्त करें.
3प्रश्न: क्या मुझे निःशुल्क नमूने मिल सकते हैं?
एकः हाँ, 5-10 पीसी निः शुल्क नमूने टूलींग के बाद प्रदान किया जाएगा।
4प्रश्न: मुझे कितने समय के लिए एस प्राप्त करने की उम्मीद है?एम्पल्स?
A:विभिन्न प्रकार के उत्पादों के लिए अलग-अलग समय लगेगा।उपलब्ध मॉडलों के लिए 2-5 कार्यदिवस और कस्टम मॉडलों के लिए 28-30 कार्यदिवस।
5प्रश्न: न्यूनतम आदेश मात्रा क्या है?
एकः हमारे सभी मॉडल MOQ आवश्यकताओं है, कृपया विस्तृत जानकारी के लिए हमारे विक्रेता के साथ संपर्क करें.
6प्रश्न: क्या मुझे एलसीडी के लिए कम कीमत मिल सकती है?
उत्तर: हां, बड़ी मात्रा में ऑर्डर के साथ सस्ती कीमत।
7प्रश्न: बड़े पैमाने पर उत्पादन में कितना समय लगता है?
एकः आम तौर पर 25-40 दिनों. यह अलग आदेश मात्रा और भाग संख्या पर निर्भर करता है.
8प्रश्न: आप उत्पादों की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः सभी उत्पादों को शिपमेंट से पहले 100% निरीक्षण किया जाता है।
9प्रश्न: क्या आप तकनीकी सहायता प्रदान कर सकते हैं?
उत्तर: हाँ,हम विस्तृत विनिर्देश और आरंभिकरण कोड प्रदान करेंगे।
