| ब्रांड नाम: | Genyu |
| मॉडल संख्या: | GY12864-48 |
| एमओक्यू: | 100 नग |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम, क्रेडिट कार्ड |
| आपूर्ति करने की क्षमता: | 150K पीसी/माह |

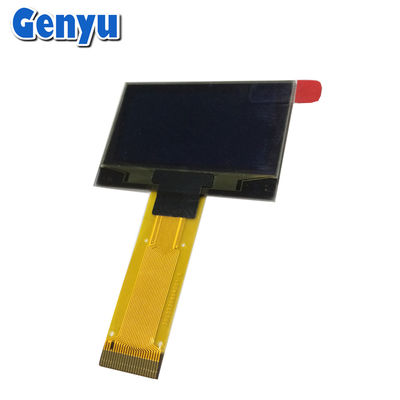

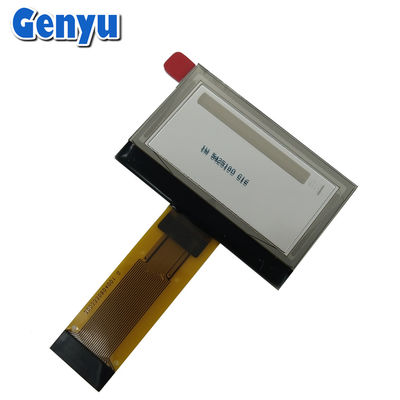

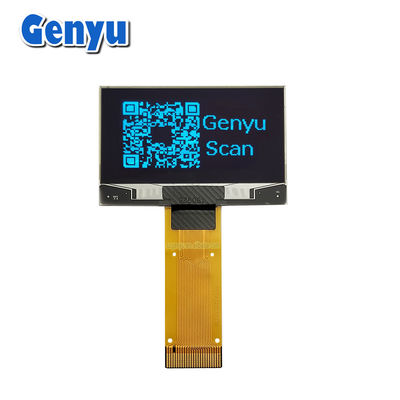

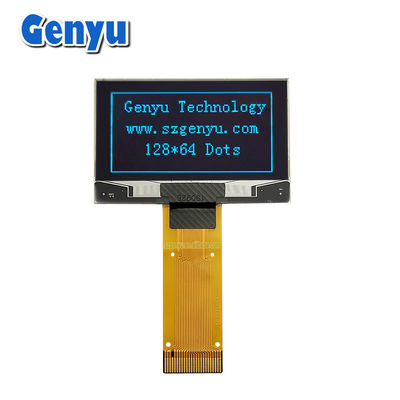

1.54 इंच OLED डिस्प्ले पैनल ब्लू कलर 128x64 डॉट्स 24PIN सीरियल इंटरफेस के साथ
द1.54 इंच OLED SPD0301डिस्प्ले एक छोटा, मोनोक्रोम या रंगीन ओएलईडी डिस्प्ले है जोSPD0301यह आम तौर पर एम्बेडेड सिस्टम, स्मार्टवॉच, फिटनेस ट्रैकर और अन्य पोर्टेबल उपकरणों में उपयोग किया जाता है जिन्हें कॉम्पैक्ट, कम बिजली वाले डिस्प्ले की आवश्यकता होती है।
SPD0301 नियंत्रक का अवलोकन:
दSPD0301एक OLED ड्राइवर/नियंत्रक है जो दोनों का समर्थन करता हैमोनोक्रोमऔररंगीन OLEDयह आमतौर पर छोटे, कम बिजली के अनुप्रयोगों में प्रयोग किया जाता है। यह समर्थन करता हैएसपीआईएक माइक्रोकंट्रोलर के साथ संचार के लिए (और संभावित रूप से I2C) इंटरफेस।
जबकिSPD0301नियंत्रक अन्य OLED नियंत्रकों के रूप में आम नहीं हैएसएसडी1306, यह अभी भी Arduino और अन्य माइक्रोकंट्रोलर के साथ उपयोग के लिए कुछ पुस्तकालयों में व्यापक रूप से समर्थित है।
विस्तृत पैरामीटर:
| 1 | ब्रांड नाम | जनु |
| 2 | मॉडल संख्या | GY12864-48 |
| 3 | प्रदर्शन मोड | OLED ((ऑर्गेनिक लाइट इमिटिंग डायोड) |
| 4 | रंग | नीला |
| 5 | आकार | 1.54 इंच |
| 6 | डॉट मैट्रिक्स | 128*64 पिक्सेल |
| 7 | मॉड्यूल का आकार |
42.04 ((W) x27.22 ((H) x1.41 ((D) मिमी
|
| 8 | दृश्य क्षेत्र | 37.052 (W) x 19.516 ((H)मिमी |
| 9 | सक्रिय क्षेत्र |
35.052 ((W) x17.516 ((H)मिमी
|
| 10 | बिंदु आकार | 0.254 ((W) * 0.254 ((H) मिमी |
| 11 | डॉट पिच | 0.274 ((W) * 0.274 ((H) मिमी |
| 12 | ड्राइव आईसी | SPD0301ZD |
| 13 | इंटरफेस |
6800/8080 इंटरफ़ेस, 4 तार सीरियल इंटरफ़ेस, I2सी
|
| 14 | एफपीसी कनेक्टर | 24PIN, सॉकेट प्रकार |
| 15 | एफपीसी पिच | 0.5 मिमी |
| 16 | ड्राइव विधि | वीडीडी=1.65V~3.3V, वीआईएन=11.5~12.5V |
| 17 | देखने का कोण | 160° |
OLED स्क्रीन (0.42 इंच~3.12 इंच ):
हम मुख्य रूप से छोटे-मध्यम आकार के ओएलईडी डिस्प्ले विकसित करते हैं, जिनमें 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", और 3.12" आदि शामिल हैं।
1.54-इंच OLED SPD0301 (SPI इंटरफेस) के लिए पिनआउटः
एक विशिष्ट पिनआउट1.54 इंच SPD0301 OLED डिस्प्लेका उपयोग करएसपीआईइंटरफ़ेस निम्नानुसार दिख सकता हैः
वीसी: बिजली की आपूर्ति (आमतौर पर3.3Vया5V) ।
जीएनडीजमीन पर।
सीएस (चिप चुनें): एसपीआई चिप चयन पिन.
एससीके (सीरियल घड़ी)एसपीआई घड़ी पिन।
एसडीआई (एमओएसआई): मास्टर आउट स्लेव इन (एसपीआई डेटा इनपुट पिन)
डीसी (डेटा/कमांड): डेटा/कमांड पिन, जिसका उपयोग डेटा और कमांड के बीच अंतर करने के लिए किया जाता है।
आरईएस (रीसेट): डिस्प्ले के लिए पिन रीसेट करें.
वीसीबिजली आपूर्ति पिन.
जीएनडीग्राउंड पिन.
A. 1) कस्टम सेगमेंट एलसीडी डिस्प्ले;
2) मोनोक्रोम ग्राफिक/डॉट मैट्रिक्स एलसीडी डिस्प्ले मॉड्यूल;
3)माइक्रो ओएलईडी डिस्प्ले मॉड्यूल;
4) रंगीन टीएफटी एलसीडी डिस्प्ले पैनल;
5) एलईडी बैकलाइट्स।
2प्रश्न: आपका कारखाना कहाँ स्थित है?
ए.हमारा कार्यालय शेन्ज़ेन, गुआंग्डोंग में है और हमारा कारखाना जियांग्सी प्रांत में है।
5प्रश्न: क्या मुझे ओएलईडी डिस्प्ले के लिए कम कीमत मिल सकती है?
उत्तर: हां, बड़ी मात्रा में ऑर्डर के साथ सस्ती कीमत।
6प्रश्न: आप उत्पादों की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः सभी उत्पादों को शिपमेंट से पहले 100% निरीक्षण किया जाता है।
