| ब्रांड नाम: | Genyu |
| मॉडल संख्या: | GY091BD01W |
| एमओक्यू: | 100 नग |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम, क्रेडिट कार्ड |
| आपूर्ति करने की क्षमता: | 150K पीसी/माह |

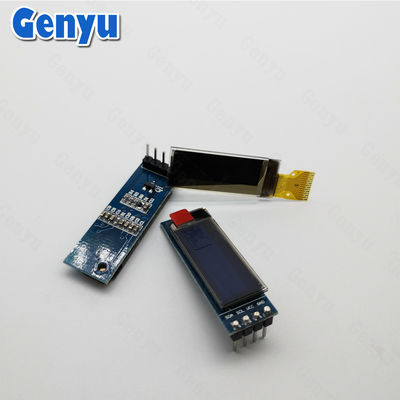

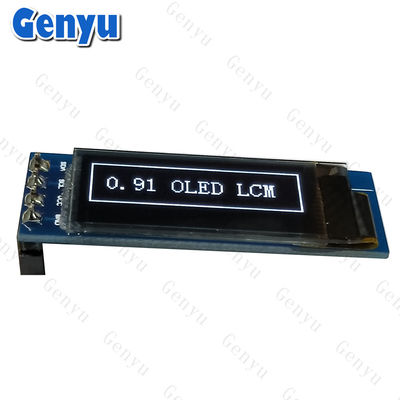

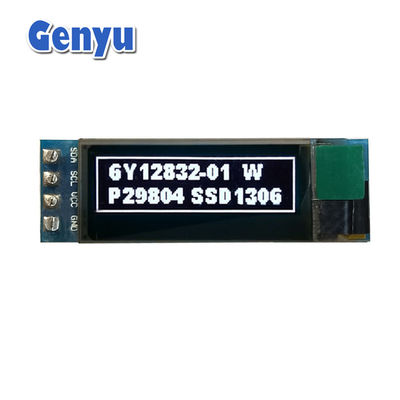

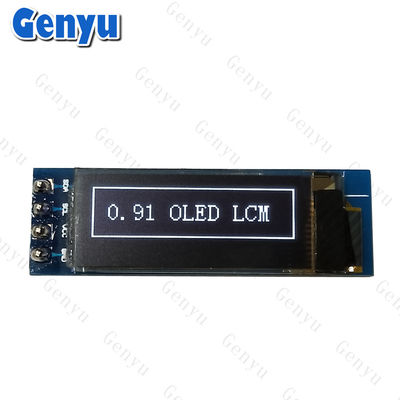

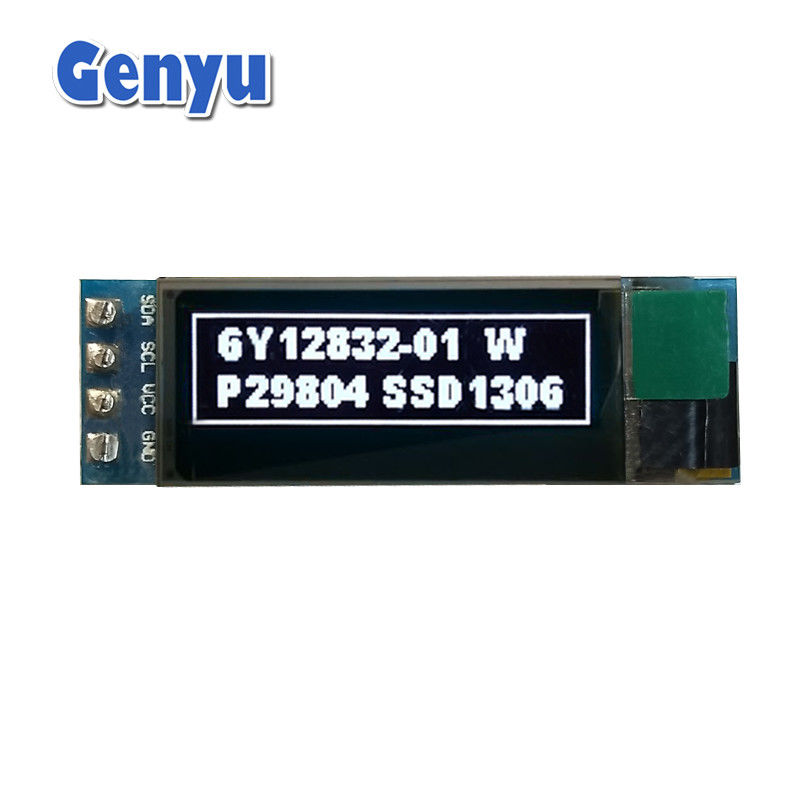

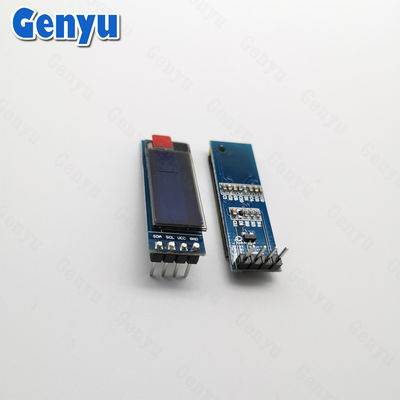

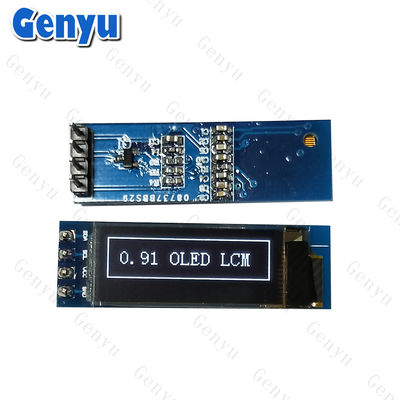

0.91 इंच OLED डिस्प्ले मॉड्यूल सफेद 128x32 डॉट्स SSD1306 4PIN I2C इंटरफ़ेस
सामान्य विशेषताएं:
प्रदर्शन का आकार:
विकर्ण आकार0.91 इंच.
संकल्प:128x32पिक्सेल, छोटे डिस्प्ले के लिए सबसे आम है।
OLED प्रकार:मोनोक्रोम: अधिकांश 0.91 इंच के OLED डिस्प्लेमोनोक्रोम(आमतौर पर सफेद, नीला या पीला), जिसका अर्थ है कि वे एक काले पृष्ठभूमि के खिलाफ एक रंग प्रदर्शित करते हैं
इंटरफेस:
I2C: अधिकांश 0.91 इंच के ओएलईडी मॉड्यूलI2Cसंचार के लिए इंटरफ़ेस, जिसमें केवल दो डेटा लाइनों की आवश्यकता होती है (एसडीएडेटा के लिए औरएससीएलI2C सरल वायरिंग और धीमी संचार गति के लिए सुविधाजनक है।
एसपीआई: कुछ 0.91 इंच के OLED मॉड्यूल भी समर्थन कर सकते हैंएसपीआई(सीरियल पेरिफेरल इंटरफेस), जो तेजी से डेटा ट्रांसफर की अनुमति देता है लेकिन अतिरिक्त वायरिंग की आवश्यकता होती है।
ड्राइवर आईसी:एसएसडी1306: यह सबसे लोकप्रिय OLED नियंत्रकों में से एक है, व्यापक रूप से 0.91 इंच मॉड्यूल में इस्तेमाल किया
विद्युत आपूर्ति:OLED डिस्प्ले अपेक्षाकृतकम शक्ति वालापारंपरिक एलसीडी की तुलना में क्योंकि उन्हें बैकलाइट की आवश्यकता नहीं होती है प्रत्येक पिक्सेल अपनी रोशनी उत्सर्जित करता है।3.3Vया5V(मॉडल के आधार पर) संचालित करने के लिए।
पीसीबी माउंटिंग:कठोर पीसीबी: अन्य कठोर पीसीबी के साथ आते हैं, जो किसम्मिलितयास्थिरहैंडहेल्ड डिवाइस, सेंसर और गैजेट्स जैसे एप्लिकेशन।
विस्तृत विनिर्देश:
| 1 | ब्रांड नाम | जनु |
| 2 | मॉडल संख्या | GY091BD01W |
| 3 | प्रदर्शन मोड | OLED ((ऑर्गेनिक लाइट इमिटिंग डायोड) |
| 4 | रंग | सफेद |
| 5 | आकार | 0.91 इंच |
| 6 | डॉट मैट्रिक्स | 128*32 पिक्सेल |
| 7 | मॉड्यूल का आकार | 38.0(W) *12.5(H) *11.9(T) मिमी |
| 8 | दृश्य क्षेत्र | 24.384 ((W) * 7.584 ((H) मिमी |
| 9 | सक्रिय क्षेत्र | 22.384 ((W) *5.584 ((H) मिमी |
| 10 | बिंदु आकार | 0.159 ((W) * 0.159 ((H) मिमी |
| 11 | डॉट पिच | 0.175 ((W) * 0.175 ((H) मिमी |
| 12 | ड्राइव आईसी | SSD1306BZ |
| 13 | कनेक्टर | सीओजी+एफपीसी |
| 14 | इंटरफेस | एसपीआई |
| 15 | परिचालन तापमान | -40 से +85°C |
| 16 | RoHS अनुरूप | हाँ |
OLED स्क्रीन (0.42 इंच~3.12 इंच ):
हम मुख्य रूप से छोटे-मध्यम आकार के ओएलईडी डिस्प्ले विकसित करते हैं, जिनमें 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", और 3.12" आदि शामिल हैं।
अर्डिनो के साथ 0.91 इंच के ओएलईडी पीसीबी का उपयोग कैसे करें:
एक 0.91 इंच के OLED डिस्प्ले को कनेक्ट और उपयोग करने के लिएआर्डिनो(या अन्य माइक्रोकंट्रोलर), इन बुनियादी चरणों का पालन करेंः
1.डिस्प्ले का वायरिंग:
आई2सी इंटरफेस (सबसे आम):
वीसीArduino पर 3.3V या 5V पिन पर (डिस्प्ले विनिर्देशों के आधार पर) ।
जीएनडीArduino पर जमीन (GND) पिन के लिए।
एससीएलArduino पर SCL पिन के लिए.
एसडीएArduino पर SDA पिन के लिए।
एसपीआई इंटरफेस(यदि लागू हो):
वीसीArduino पर 3.3V या 5V पिन के लिए।
जीएनडीजीएनडी पिन पर।
एससीके(सीरियल घड़ी) Arduino पर SCK पिन करने के लिए।
एमओएसआई(मास्टर आउट स्लेव इन) Arduino पर MOSI पिन के लिए।
सीएस(चिप का चयन करें) को किसी भी डिजिटल पिन पर Arduino (जैसे, पिन 10) ।
A. 1) कस्टम सेगमेंट एलसीडी डिस्प्ले;
2) मोनोक्रोम ग्राफिक/डॉट मैट्रिक्स एलसीडी डिस्प्ले मॉड्यूल;
3)माइक्रो ओएलईडी डिस्प्ले मॉड्यूल;
4) रंगीन टीएफटी एलसीडी डिस्प्ले पैनल;
5) एलईडी बैकलाइट्स।
2प्रश्न: आपका कारखाना कहाँ स्थित है?
ए.हमारा कार्यालय शेन्ज़ेन, गुआंग्डोंग में है और हमारा कारखाना जियांग्सी प्रांत में स्थित है।
5प्रश्न: क्या मुझे ओएलईडी डिस्प्ले के लिए कम कीमत मिल सकती है?
उत्तर: हां, बड़ी मात्रा में ऑर्डर के साथ सस्ती कीमत।
6प्रश्न: आप उत्पादों की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः सभी उत्पादों को शिपमेंट से पहले 100% निरीक्षण किया जाता है।
