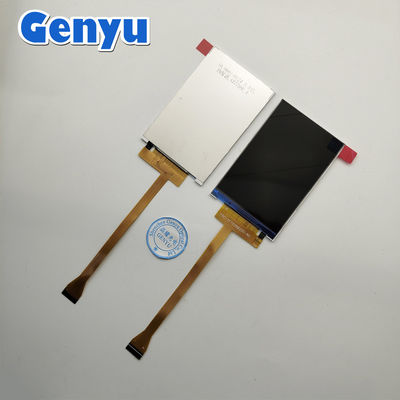

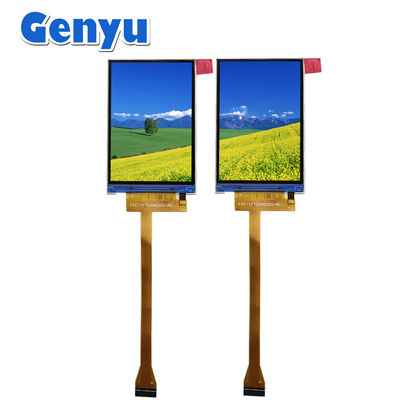

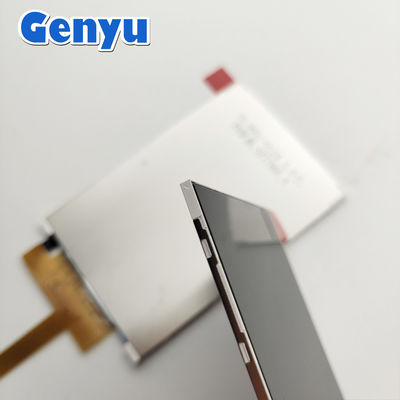

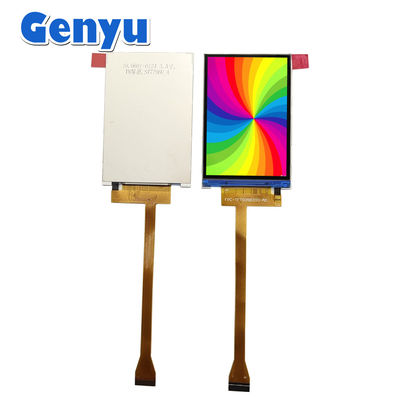

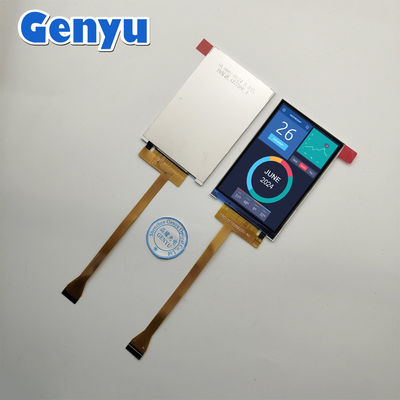

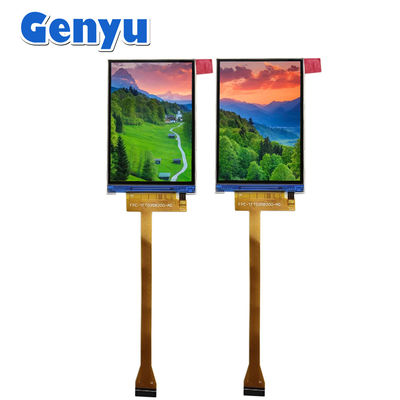

ST7796 3.5 इंच TFT एलसीडी पैनल 320x480 डॉट्स आरजीबी रंग 24पिन 8-बिट समानांतर

ST7796 3.5 इंच TFT एलसीडी पैनल 320x480 डॉट्स आरजीबी रंग 24पिन 8-बिट समानांतर

ब्रांड नाम:	Genyu
मॉडल संख्या:	GY-TFT035B200
एमओक्यू:	1000 टुकड़े
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम, क्रेडिट कार्ड
आपूर्ति करने की क्षमता:	300 हजार पीसी/माह

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

RoHS, ISO9001: 2015

पैनल का आकार:

3.5 इंच (विकर्ण)

एलसीडी संकल्प:

320x480 बिंदु

देखने का कोण:

12 बजे

चालक आई.सी:

ST7796U

इंटरफेस:

8-बिट समानांतर, एमसीयू

पांचवें वेतन आयोग:

24 पिन

पैकेजिंग विवरण:

एंटी-प्लास्टिक ट्रे और कार्टन बॉक्स

आपूर्ति की क्षमता:

300 हजार पीसी/माह

प्रमुखता देना:

टीएफटी एलसीडी पैनल 320x480

320x480 टीएफटी एलसीडी डिस्प्ले

24 पिन टीएफटी एलसीडी पैनल

उत्पाद का वर्णन

3.5 इंच टीएफटी एलसीडी पैनल 320x480 डॉट्स आरजीबी रंग ST7796 24पिन 8-बिट समानांतर

टीएफटी एलसीडी पैनल के प्रकार

मानक टीएफटी एलसीडी:
- बुनियादी टीएफटी पैनलों का उपयोग व्यापक अनुप्रयोगों में किया जाता है, जिसमें एम्बेडेड सिस्टम, मॉनिटर और लैपटॉप के लिए छोटे डिस्प्ले शामिल हैं। ये आमतौर परआरजीबी (लाल, हरा, नीला)पिक्सेल आधारित डिस्प्ले।
आईपीएस (इन-प्लेन स्विचिंग) टीएफटी:
- आईपीएस प्रौद्योगिकी पारंपरिक टीएफटी एलसीडी के लिए एक उन्नयन है जो रंग सटीकता और देखने के कोणों को बढ़ाती है।आईपीएस टीएफटीडिस्प्ले का उपयोग अक्सर स्मार्टफ़ोन, टैबलेट और पेशेवर मॉनीटर में किया जाता है क्योंकि वे बेहतर रंग स्थिरता और व्यापक देखने के कोण प्रदान करते हैं।
टीएन (ट्विस्टेड नेमेटिक) टीएफटी:
- टीएन टीएफटीयह सबसे आम और लागत प्रभावी प्रकार का टीएफटी है। इसमें तेजी से प्रतिक्रिया समय होता है लेकिन अक्सर आईपीएस या वीए पैनलों की तुलना में खराब रंग सटीकता और संकीर्ण देखने के कोणों से पीड़ित होता है।

ST7796 3.5 इंच TFT एलसीडी पैनल 320x480 डॉट्स आरजीबी रंग 24पिन 8-बिट समानांतर 0

मूल पैरामीटरः

नहीं।	आइटम	विनिर्देश
1	उत्पाद का नाम	3.5 इंच टीएफटी एलसीडी
2	एलसीडी प्रकार	बीओई, टीएन, एचवीजीए
3	देखने का कोण	बारह बजे
4	संकल्प	320x480 डॉट्स
5	परिचालन तापमान	-20~+70°C
6	भंडारण तापमान	-30~+80°C
7	एफपीसी कनेक्टर	24 पिन, 0.5 मिमी पिच
8	ड्राइवर आईसी ((सीओजी)	ST7796U
9	इंटरफेस	8-बिट समानांतर
10	बैकलाइट प्रकार	6-एलईडी, सफेद
11	रूपरेखा आयाम	54.46 ((H) * 82.94 ((V) * 2.2 ((D) मिमी
12	सक्रिय क्षेत्र	48.96(H)* 73.44 ((V) मिमी

ST7796 3.5 इंच TFT एलसीडी पैनल 320x480 डॉट्स आरजीबी रंग 24पिन 8-बिट समानांतर 1

टीएफटी स्क्रीन (0.42 इंच ~ 10.11 इंच ):

हम मुख्य रूप से छोटे-मध्यम आकार के टीएफटी एलसीडी स्क्रीन विकसित करते हैं, आकार नीचे दिए गए हैं।

-- ऊर्ध्वाधर प्रकार:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

--- क्षैतिज प्रकारः0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1"

---बार प्रकार:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

--- वर्ग प्रकार:1.3", 1.44", 1.54", 3.95"

--- गोल आकारः0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

---आरटीपी

---सीटीपी

---बैकलाइट

कुछ भागों को आपकी मांगों के आधार पर अनुकूलित किया जा सकता है,

जिसमें एफपीसी, इंटरफेस, टच पैनल, कवर ग्लास और बैकलाइट शामिल हैं।

ST7796 3.5 इंच TFT एलसीडी पैनल 320x480 डॉट्स आरजीबी रंग 24पिन 8-बिट समानांतर 2

टीएफटी एलसीडी के अनुप्रयोग

एम्बेडेड सिस्टम और विकास बोर्ड:
- टीएफटी एलसीडी आमतौर पर एम्बेडेड सिस्टम (जैसे,आर्डिनो,रास्पबेरी पाई) उपयोगकर्ता इंटरफेस, नियंत्रण पैनल, सेंसर डेटा और अन्य इंटरैक्टिव सामग्री प्रदर्शित करने के लिए।20.8 इंच,3.5 इंच, और5 इंच) अक्सर DIY इलेक्ट्रॉनिक्स परियोजनाओं में उपयोग किए जाते हैं।
ऑटोमोबाइल डिस्प्ले:
- टीएफटी डिस्प्ले वाहन में इंफोटेनमेंट सिस्टम, नेविगेशन स्क्रीन और इंस्ट्रूमेंट क्लस्टर में पाए जाते हैं, जो उच्च गुणवत्ता और उत्तरदायी इंटरफ़ेस प्रदान करते हैं।
चिकित्सा उपकरण:
- टीएफटी एलसीडी का उपयोग चिकित्सा उपकरणों में छवियों, रोगी डेटा और नैदानिक औजारों और निगरानी उपकरणों में स्पर्श इंटरफेस प्रदर्शित करने के लिए किया जाता है।
बिक्री बिंदु (पीओएस) प्रणाली और कियोस्क:
- अन्तरक्रियात्मकटचस्क्रीनटीएफटी डिस्प्ले का व्यापक रूप से पीओएस टर्मिनल, सेल्फ सर्विस कियोस्क और अन्य सार्वजनिक-मुख्य उपकरणों में उपयोग किया जाता है।
