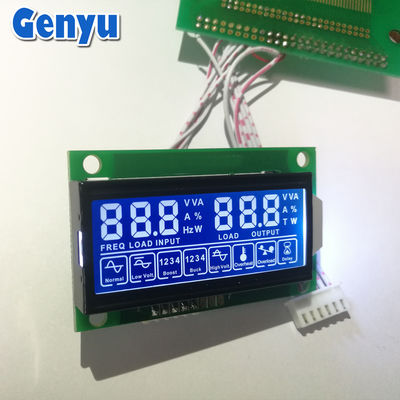

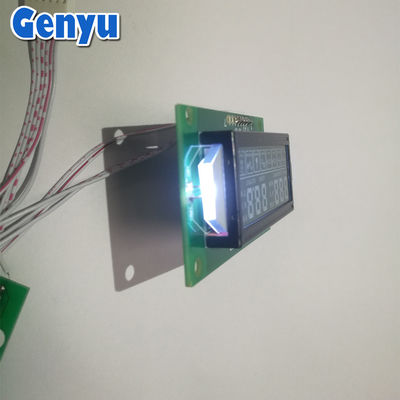

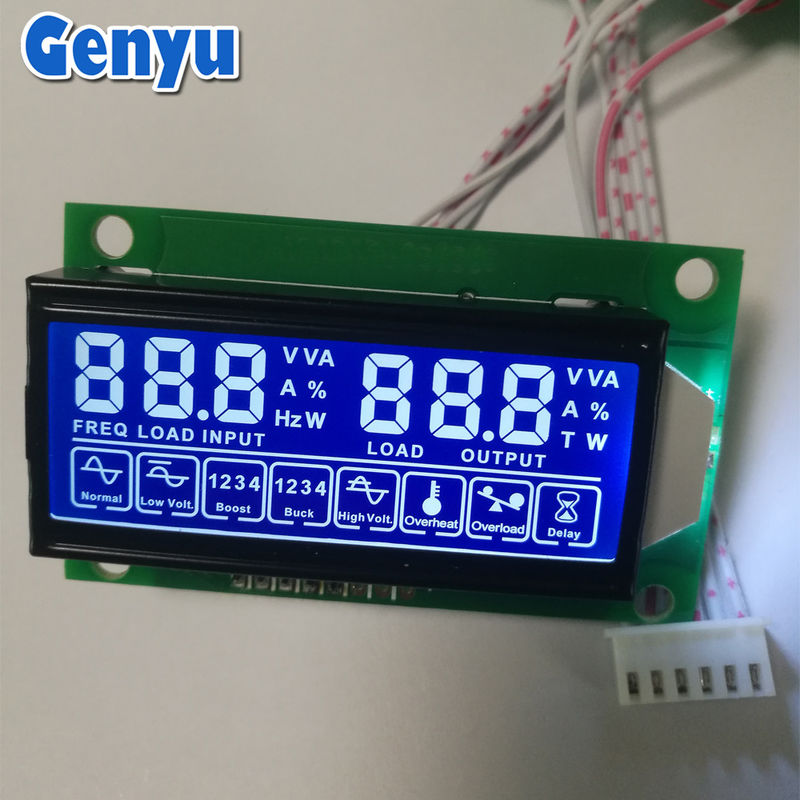

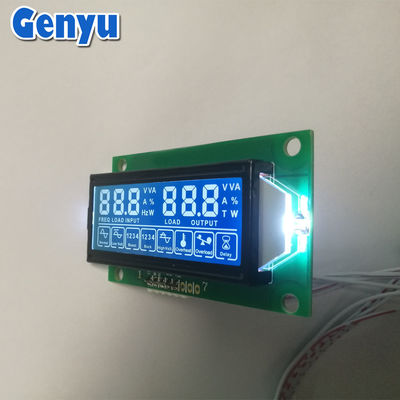

पीसीबी बोर्ड के साथ OEM एलसीडी सात खंड डिस्प्ले एचटीएन ब्लू 5 वी एलसीडी स्क्रीन

एचटीएन सेगमेंट एलसीडी के अनुप्रयोग:

एचटीएन सेगमेंट एलसीडी आमतौर पर ऐसे उपकरणों में पाए जाते हैं जहांउच्च विपरीतताऔरस्पष्ट पठनीयताआवश्यक हैं, जिनमें निम्नलिखित शामिल हैंः

• डिजिटल घड़ी: कई कम बिजली वाली, सस्ती डिजिटल घड़ियों में समय प्रदर्शित करने के लिए एचटीएन सेगमेंट एलसीडी का प्रयोग किया जाता है।
•
• घड़ी: अलार्म घड़ी, दीवार घड़ी और अन्य समय मापने वाली उपकरणों में प्रयोग किया जाता है।
•
• कैलकुलेटर: सरल, कम शक्ति वाले कैलकुलेटर अक्सर संख्याओं और बुनियादी प्रतीकों को प्रदर्शित करने के लिए एचटीएन सेगमेंट एलसीडी का उपयोग करते हैं।
•
• घरेलू उपकरण: माइक्रोवेव, वाशिंग मशीन और ओवन जैसे उत्पादों में आम है, जहां सेटिंग्स और जानकारी के लिए सरल अल्फ़ान्यूमेरिक डिस्प्ले का उपयोग किया जाता है।
•
• ऑटोमोबाइल डिस्प्ले: गति, ईंधन स्तर, तापमान या अन्य मीट्रिक दिखाने के लिए डैशबोर्ड और इंस्ट्रूमेंट क्लस्टर में।
•
• औद्योगिक और वैज्ञानिक उपकरण: मीटर, काउंटर और डायग्नोस्टिक उपकरणों में इस्तेमाल किया जाता है जिन्हें स्पष्ट और आसानी से पढ़ने योग्य डिस्प्ले की आवश्यकता होती है।

विस्तृत पैरामीटर:

​

एचटीएन सेगमेंट एलसीडी की मुख्य विशेषताएं:

एचटीएन प्रौद्योगिकी:

हाई-ट्विस्ट नेमेटिक (HTN)डिस्प्ले क्लासिक के एक उन्नत संस्करण हैंटीएन (ट्विस्ट्ड नेमेटिक)एलसीडी प्रौद्योगिकीः तरल क्रिस्टल में मोड़ अधिक स्पष्ट है, जो कि प्रदर्शन के विपरीत अनुपात और समग्र दृश्यता में सुधार करता है।

• एचटीएन डिस्प्ले में, तरल क्रिस्टल अणुओं को एक में व्यवस्थित कर रहे हैंअत्यधिक घुमावदार उन्मुखीकरणजब कोई वोल्टेज लागू नहीं किया जाता है। इससे तरल क्रिस्टल प्रकाश को अवरुद्ध करते हैं, जिसके परिणामस्वरूप एक अंधेरी पृष्ठभूमि होती है।
• जब एक वोल्टेज लागू किया जाता है, तरल क्रिस्टलविघटित, जिससे प्रकाश के माध्यम से गुजरने की अनुमति मिलती है, जो डिस्प्ले के खंडों को दिखाई देता है।

खंड प्रदर्शन:

सेगमेंट डिस्प्लेआम तौर पर शामिल हैं7-सेगमेंटया14-सेगमेंटऐसी व्यवस्थाएं जो पठनीय वर्णों (आमतौर पर संख्याओं, कभी-कभी अक्षरों या प्रतीकों) को बनाने के लिए चालू या बंद की जा सकती हैं।

• खंडों को व्यक्तिगत रूप से नियंत्रित किया जाता है, और डिस्प्ले कॉन्फ़िगरेशन के आधार पर संख्यात्मक अंकों, अल्फ़ान्यूमेरिक वर्णों या सरल प्रतीकों को दिखा सकता है।
• ये डिस्प्ले आम तौर पर मोनोक्रोमैटिक होते हैं (उदाहरण के लिए, एक रंग जैसे काला, नीला या हरा) ।
