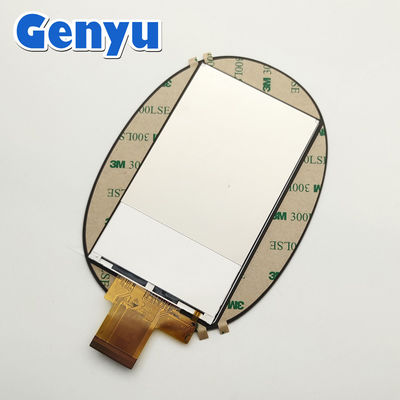

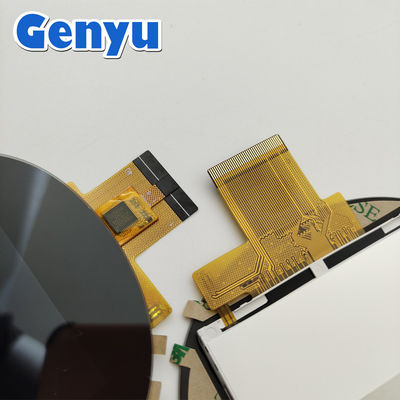

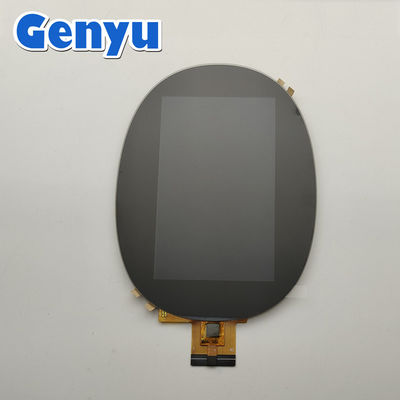

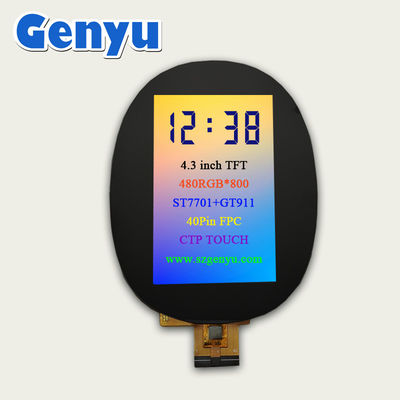

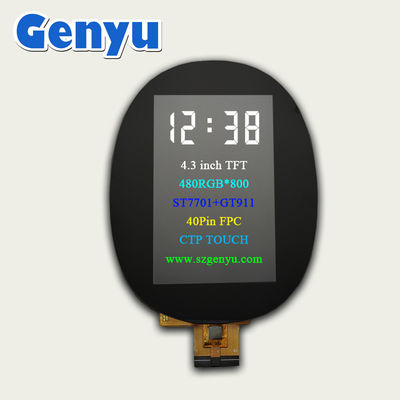

4.3 इंच टीएफटी टच स्क्रीन एलसीडी कैपेसिटिव टच स्क्रीन 480x800 डॉट्स 40पिन आरजीबी इंटरफ़ेस

टीएफटी स्क्रीन (0.96 इंच~10.1 इंच)

हम मुख्य रूप से छोटे-मध्यम आकार के टीएफटी एलसीडी स्क्रीन विकसित करते हैं, जिनमें 0.96", 1.06", 1.14", 1.28", 1.3", 1.44", 1.54", 1.69", 1.77", 1.83", 1.99", 2.0", 2.2", 2.4", 2.8", 2.95", 3.13", 3.2", 3.5", 3.97", 4 शामिल हैं।3", 5", 5.5", 7", 8" और 10.1", आदि।

सूचनाएं:क्या?हैंअंतरsके बीचआरटीपी और सीटीपी?

प्रतिरोधात्मक टचस्क्रीन का कार्य सिद्धांत

प्रतिरोधक टच स्क्रीनमुख्य रूप से दबाव सेंसर द्वारा नियंत्रित किया जाता है। यह एक डिस्प्ले स्क्रीन और एक प्रतिरोधक फिल्म स्क्रीन से बना है जो डिस्प्ले स्क्रीन के साथ कसकर फिट बैठता है।यह प्रतिरोधक फिल्म स्क्रीन आमतौर पर दो परतों में विभाजित है. एक परत कांच या कार्बनिक कांच की आधार परत है, और इसकी सतह पारदर्शी प्रवाहकीय परत से लेपित है;आधार परत के बाहर एक कठोर और खरोंच प्रतिरोधी प्लास्टिक परत द्वारा दबाया जाता है कि हम आम तौर पर सीधे स्पर्श, और प्लास्टिक परत के अंदर एक प्रवाहकीय परत भी है, और दो प्रवाहकीय परतों अलग कर रहे हैं. जब हम अपनी उंगलियों या अन्य वस्तुओं के साथ स्क्रीन को छू,दो प्रवाहकीय परतें संपर्क में आती हैं और प्रतिरोध बदल जाता हैनियंत्रक संपर्क बिंदु के निर्देशांक निर्धारित करता है और प्रतिरोध के विशिष्ट परिवर्तन के आधार पर संबंधित संचालन करता है।

सिद्धांत प्रतिरोध वोल्टेज को X दिशा और Y दिशा में विभाजित करना है। विभिन्न बिंदुओं पर क्लिक करने से विभिन्न वोल्टेज उत्पन्न होते हैं, जिससे स्पर्श बिंदु निर्धारित होता है।

क्षमता टच स्क्रीन का कार्य सिद्धांत

एक संचयी टच स्क्रीनमानव शरीर के वर्तमान प्रेरण का उपयोग करके काम करता है।

संचयी टच स्क्रीन की सेंसर स्क्रीन एक चार-परत कम्पोजिट ग्लास स्क्रीन है। ग्लास स्क्रीन की आंतरिक सतह और इंटरलेयर प्रत्येक एक प्रवाहकीय परत के साथ लेपित हैं,और सबसे बाहरी परत सिलिका ग्लास सुरक्षात्मक परत की एक पतली परत हैजब हम अपनी उंगलियों के साथ प्रेरण स्क्रीन को छूते हैं, तो मानव शरीर का विद्युत क्षेत्र उंगली और टच स्क्रीन सतह के बीच एक युग्मन संधारित्र बनाता है। उच्च आवृत्ति धारा के लिए,संधारित्र एक प्रत्यक्ष चालक है, तो उंगली संपर्क बिंदु से एक बहुत ही छोटे से धारा अवशोषित करता है। यह धारा टच स्क्रीन के चार कोनों पर इलेक्ट्रोड से बाहर बहती है,और इन चार इलेक्ट्रोड के माध्यम से प्रवाह करंट चार कोनों के लिए उंगली से दूरी के लिए आनुपातिक हैनियंत्रक इन चार धाराओं के अनुपात की सटीक गणना करके स्पर्श बिंदु की स्थिति की गणना करता है।

अनुप्रयोग:

1चिकित्सा इमेजिंग उपकरण

चिकित्सा उपकरणों में जैसेअल्ट्रासाउंड मशीनें,एक्स-रे सिस्टम, औररोगी निगरानी प्रणाली, टीएफटी प्रौद्योगिकी का उपयोग डिस्प्ले पैनलों में स्पष्ट और सटीक छवियों को प्रस्तुत करने के लिए किया जाता है। टीएफटी जटिल डेटा जैसे रोगी के महत्वपूर्ण लक्षणों, चिकित्सा छवियों और नैदानिक जानकारी की बेहतर दृश्यता की अनुमति देता है।.

2उपभोक्ता इलेक्ट्रॉनिक्स

टीएफटी का उपयोग विभिन्न अन्य उपभोक्ता इलेक्ट्रॉनिक्स में किया जाता है,जैसेगेमिंग कंसोल, एमपी3/एमपी4 प्लेयर, ई-रीडर आदि

3औद्योगिक अनुप्रयोग

टीएफटी डिस्प्ले का उपयोग विभिन्न औद्योगिक नियंत्रण प्रणालियों और स्वचालन प्रक्रियाओं में किया जाता हैः

4दूरसंचार और नेटवर्क

नेटवर्क उपकरणों में जैसे किराउटर,मोडेम, औरस्विच, टीएफटी का उपयोग कंट्रोल पैनल डिस्प्ले के लिए किया जा सकता है, जिससे उपयोगकर्ताओं को कनेक्शन की स्थिति, नेटवर्क गतिविधि और अन्य मापदंडों की निगरानी करने की अनुमति मिलती है।

5. स्मार्ट होम डिवाइस

टीएफटी कई स्मार्ट होम उपकरणों में पाए जाते हैं, जिनमें स्मार्ट थर्मोस्टैट, सुरक्षा प्रणाली और होम ऑटोमेशन कंट्रोलर शामिल हैं।नियंत्रण और निगरानी प्रणालियों के लिए स्पर्श-उत्तरदायी इंटरफ़ेस.
