| ब्रांड नाम: | Genyu |
| मॉडल संख्या: | GY12864-11YB |
| एमओक्यू: | 100 नग |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम, क्रेडिट कार्ड |
| आपूर्ति करने की क्षमता: | 150K पीसी/माह |

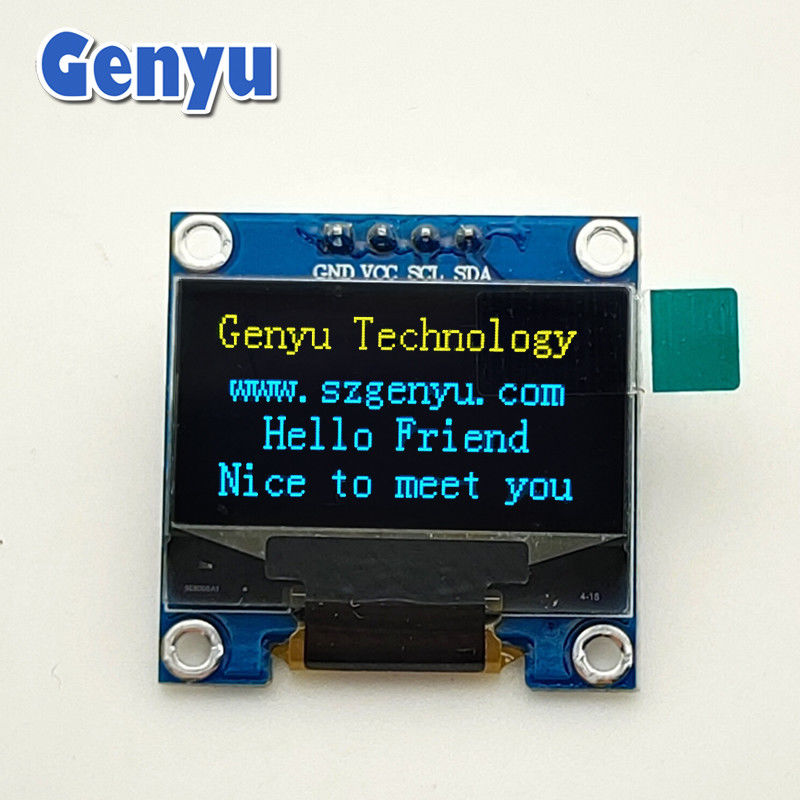

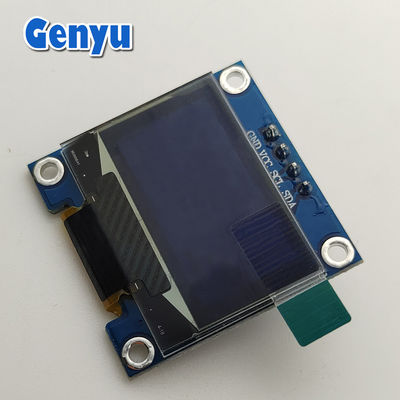

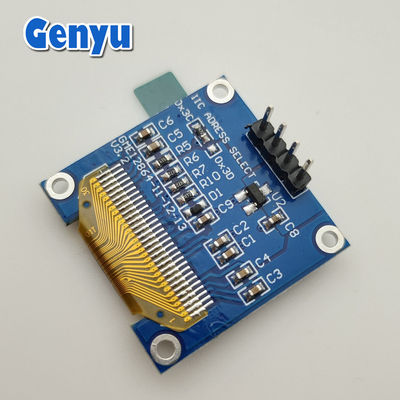

0.96 इंच OLED डिस्प्ले मॉड्यूल Y&B 128x64 डॉट्स SSD1306 4PIN I2C इंटरफ़ेस
0.96 इंच के ओएलईडी मॉड्यूल के विनिर्देश:
प्रदर्शन का आकार:
विकर्ण आकार0.96 इंच.
सक्रिय क्षेत्र: लगभग 21.74 मिमी x 10.86 मिमी।
संकल्प:आम तौर पर128x64 पिक्सेल
OLED प्रकार:
मोनोक्रोम: सफेद, नीले या पीले जैसे एकल रंगों में उपलब्ध है।
दो रंग: दो रंगों, जैसे पीले और नीले, क्षैतिज रूप से विभाजित प्रदर्शित करता है।
ड्राइवर आईसी:
एसएसडी1306: 0.96 इंच के ओएलईडी डिस्प्ले के लिए सबसे अधिक इस्तेमाल किया जाने वाला नियंत्रक।
SH1106: एक और संगत नियंत्रक, आमतौर पर समान कार्यक्षमता के साथ।
इंटरफेस:
I2C: अधिकांश 0.96 इंच के ओएलईडी मॉड्यूल के लिए डिफ़ॉल्ट; डेटा संचार के लिए दो तारों (एसडीए, एससीएल) का उपयोग करता है।
एसपीआई: कुछ वेरिएंट तेजी से संचार के लिए एसपीआई का समर्थन करते हैं।
बिजली की आवश्यकताएँ:
वोल्टेजः आम तौर पर3.3Vया5V(मॉड्यूल के आधार पर)
ओएलईडी की स्व-प्रकाशित प्रकृति के कारण कम बिजली की खपत।
देखने का कोण:
व्यापक देखने के कोण, आम तौर पर तक170°.
कंट्रास्ट अनुपात:
अत्यधिक उच्च, आमतौर पर10,000:1, स्पष्ट पाठ और ग्राफिक्स सुनिश्चित करना।
रूप कारक:
कॉम्पैक्ट और हल्का, जिससे यह सीमित स्थान के अनुप्रयोगों के लिए उपयुक्त है।
विस्तृत पैरामीटर:
| 1 | ब्रांड नाम | जनु |
| 2 | मॉडल संख्या | GY12864-11YB |
| 3 | प्रदर्शन मोड | OLED ((ऑर्गेनिक लाइट इमिटिंग डायोड) |
| 4 | रंग | पीला और नीला |
| 5 | आकार | 0.96 इंच |
| 6 | डॉट मैट्रिक्स | 128*64 पिक्सेल |
| 7 | मॉड्यूल का आकार | 27.5 ((W) *27.8 ((H) *11.3 ((T) मिमी |
| 8 | दृश्य क्षेत्र | 23.744 ((W) *12.864 ((H) मिमी |
| 9 | सक्रिय क्षेत्र | 21.744 ((W) *10.864 ((H) मिमी |
| 10 | बिंदु आकार | 0.154 ((W) * 0.154 ((H) मिमी |
| 11 | डॉट पिच | 0.170(W) *0.170(H) मिमी |
| 12 | ड्राइव आईसी | SSD1306BZ |
| 13 | कनेक्टर | सीओजी+एफपीसी |
| 14 | इंटरफेस | आईआईसी |
| 15 | वोल्टेज | 3.0V |
| 16 | RoHS अनुरूप | हाँ |
OLED स्क्रीन (0.42 इंच~3.12 इंच ):
हम मुख्य रूप से छोटे-मध्यम आकार के ओएलईडी डिस्प्ले विकसित करते हैं, जिनमें 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", और 3.12" आदि शामिल हैं।
एक 0.96 इंच ओएलईडी मॉड्यूल कनेक्ट करनाः
1वायरिंग (आई2सी इंटरफेस):
वीसी: 3.3V या 5V पावर सप्लाई (मॉड्यूल के आधार पर) से कनेक्ट करें।
जीएनडीजमीनी कनेक्शन।
एससीएल: I2C घड़ी पिन (जैसे, Arduino Uno पर A5) से कनेक्ट करें।
एसडीए: I2C डेटा पिन से कनेक्ट करें (जैसे, Arduino Uno पर A4) ।
2वायरिंग (एसपीआई इंटरफेस)(यदि समर्थित हो):
वीसीविद्युत आपूर्ति।
जीएनडीजमीन पर।
एससीएलसीरियल घड़ी.
एमओएसआईमास्टर आउट स्लेव इन।
सीएसचिप चयन करें.
डीसी: डेटा/कमांड कंट्रोल.
A. 1) कस्टम सेगमेंट एलसीडी डिस्प्ले;
2) मोनोक्रोम ग्राफिक/डॉट मैट्रिक्स एलसीडी डिस्प्ले मॉड्यूल;
3)माइक्रो ओएलईडी डिस्प्ले मॉड्यूल;
4) रंगीन टीएफटी एलसीडी डिस्प्ले पैनल;
5) एलईडी बैकलाइट्स।
2प्रश्न: आपका कारखाना कहाँ स्थित है?
ए.हमारा कार्यालय शेन्ज़ेन, गुआंग्डोंग में है और हमारा कारखाना जियांग्सी प्रांत में स्थित है।
5प्रश्न: क्या मुझे ओएलईडी डिस्प्ले के लिए कम कीमत मिल सकती है?
उत्तर: हां, बड़ी मात्रा में ऑर्डर के साथ सस्ती कीमत।
6प्रश्न: आप उत्पादों की गुणवत्ता को कैसे नियंत्रित करते हैं?
एकः सभी उत्पादों को शिपमेंट से पहले 100% निरीक्षण किया जाता है।
